圖紙管理
上傳、分類、查看和維護專案圖紙及其版本
本頁目錄
在圖紙空間中，可以上傳、分類和查看專案圖紙；圖紙管理頁面還支援批次操作和原始檔案下載。
圖紙空間
進入專案空間 →「圖紙」，開啟圖紙空間。

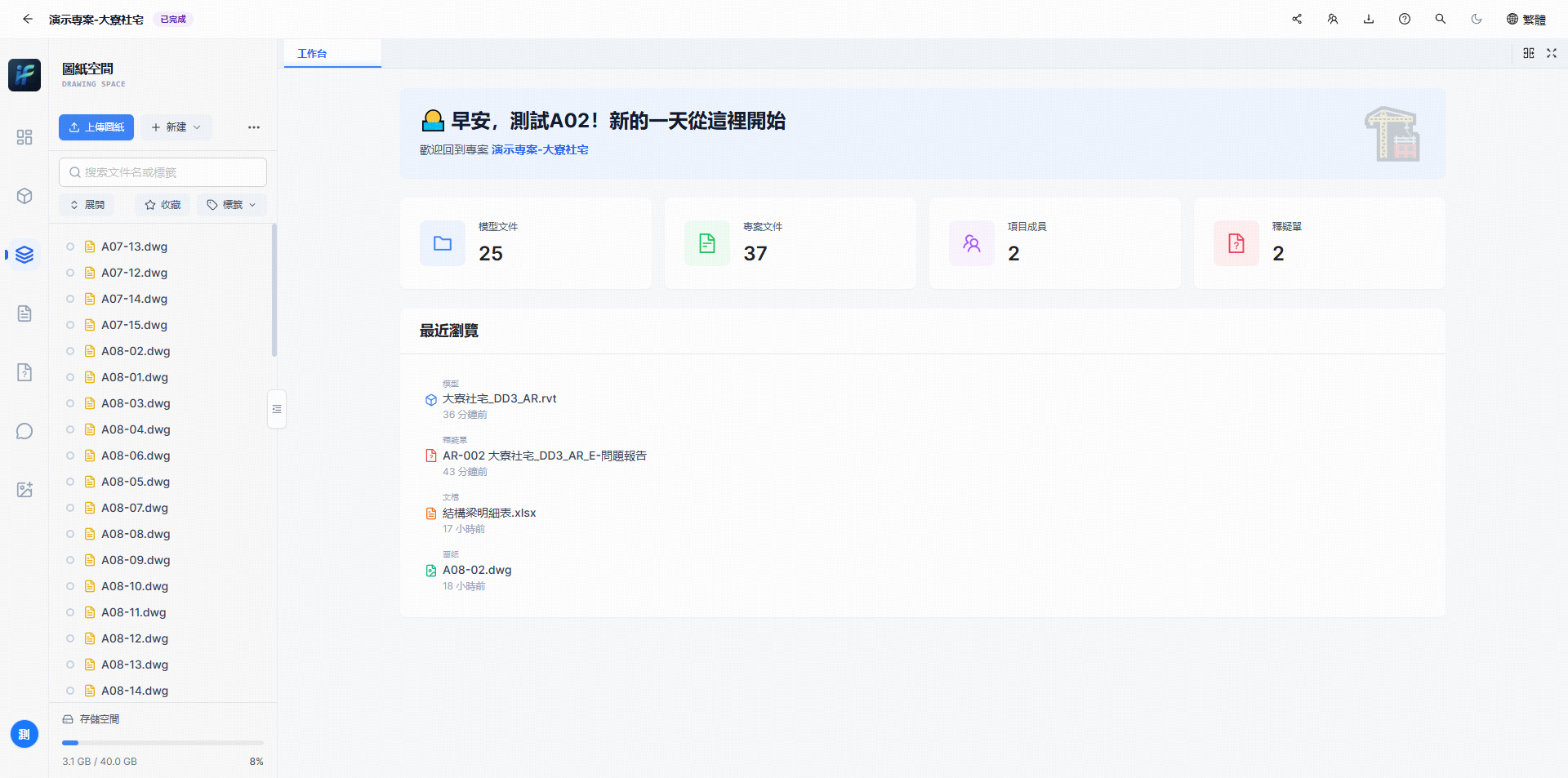

圖紙空間中的檔案和功能入口
上傳圖紙
- 進入專案空間 →「圖紙」。
- 點擊「上傳」。
- 選擇本機檔案，或將檔案拖入上傳視窗。
- 點擊「上傳」，系統自動開始轉換。

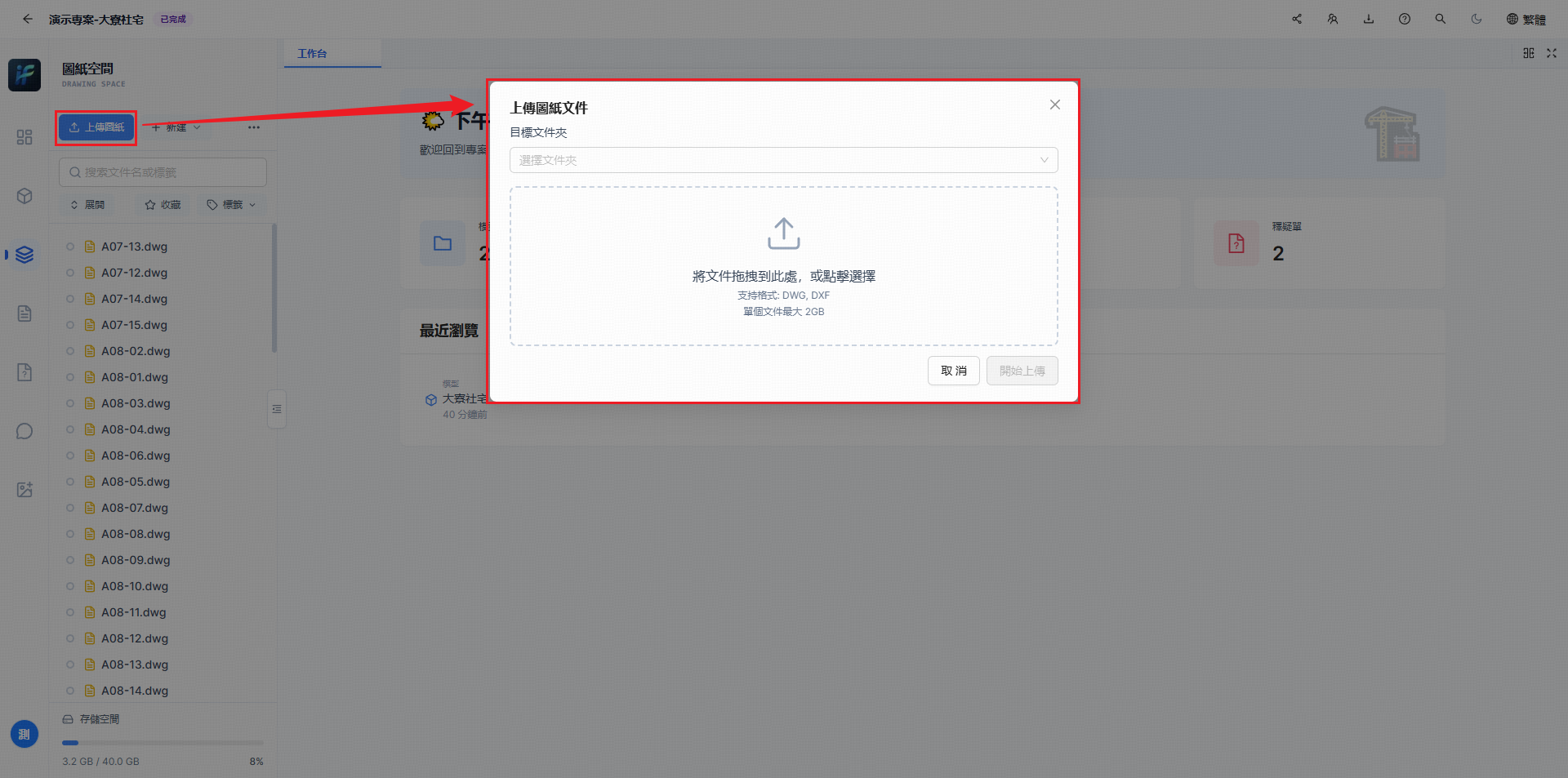

選擇並上傳專案圖紙
開啟圖紙
轉換完成後，選擇「開啟」進入圖紙二維引擎；選擇「在右側開啟」可在右側分屏查看圖紙。

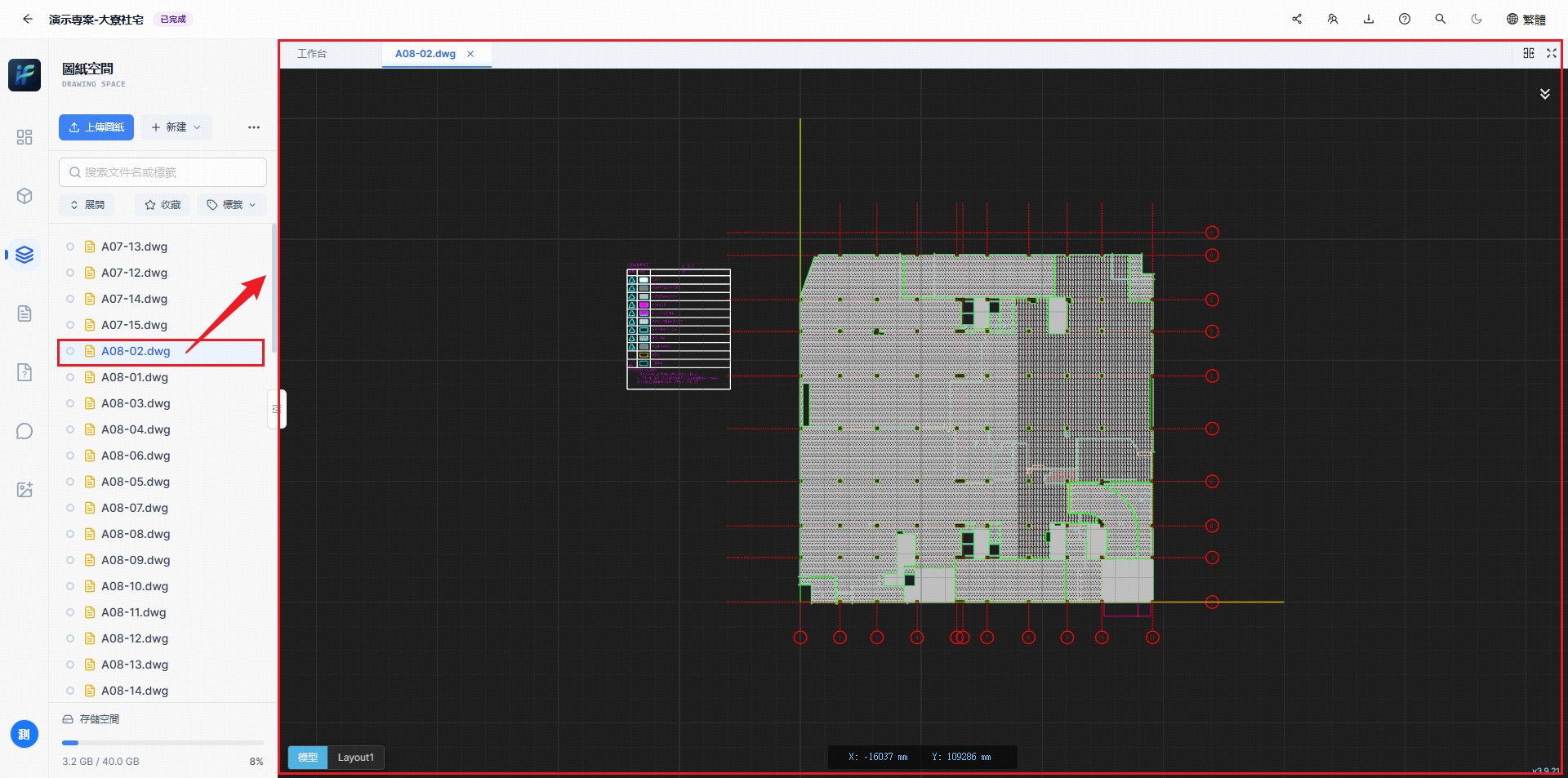

在二維引擎中查看圖紙
整理和篩選圖紙
- 資料夾支援新建、展開、重新命名、移動和刪除。
- 可按名稱或顏色標籤篩選，點擊重新整理重新載入列表。
- 使用收藏按鈕篩選已收藏圖紙。
圖紙右鍵選單
| 操作 | 結果 |
|---|---|
| 開啟 | 在圖紙二維引擎中開啟圖紙 |
| 在右側開啟 | 在右側分屏顯示圖紙 |
| 重新命名 | 輸入新名稱並儲存 |
| 移動 | 將圖紙移動到目標資料夾 |
| 分享 | 建立圖紙分享連結 |
| 收藏 | 加入收藏篩選；再次點擊可取消收藏 |
| 詳情 | 查看圖紙的基本資訊和時間資訊 |
| 版本 | 查看歷史版本或上傳新版本 |
| 重新轉換 | 重新發起目前圖紙的轉換，不產生新版本 |
| 刪除 | 二次確認後永久刪除，無法恢復 |

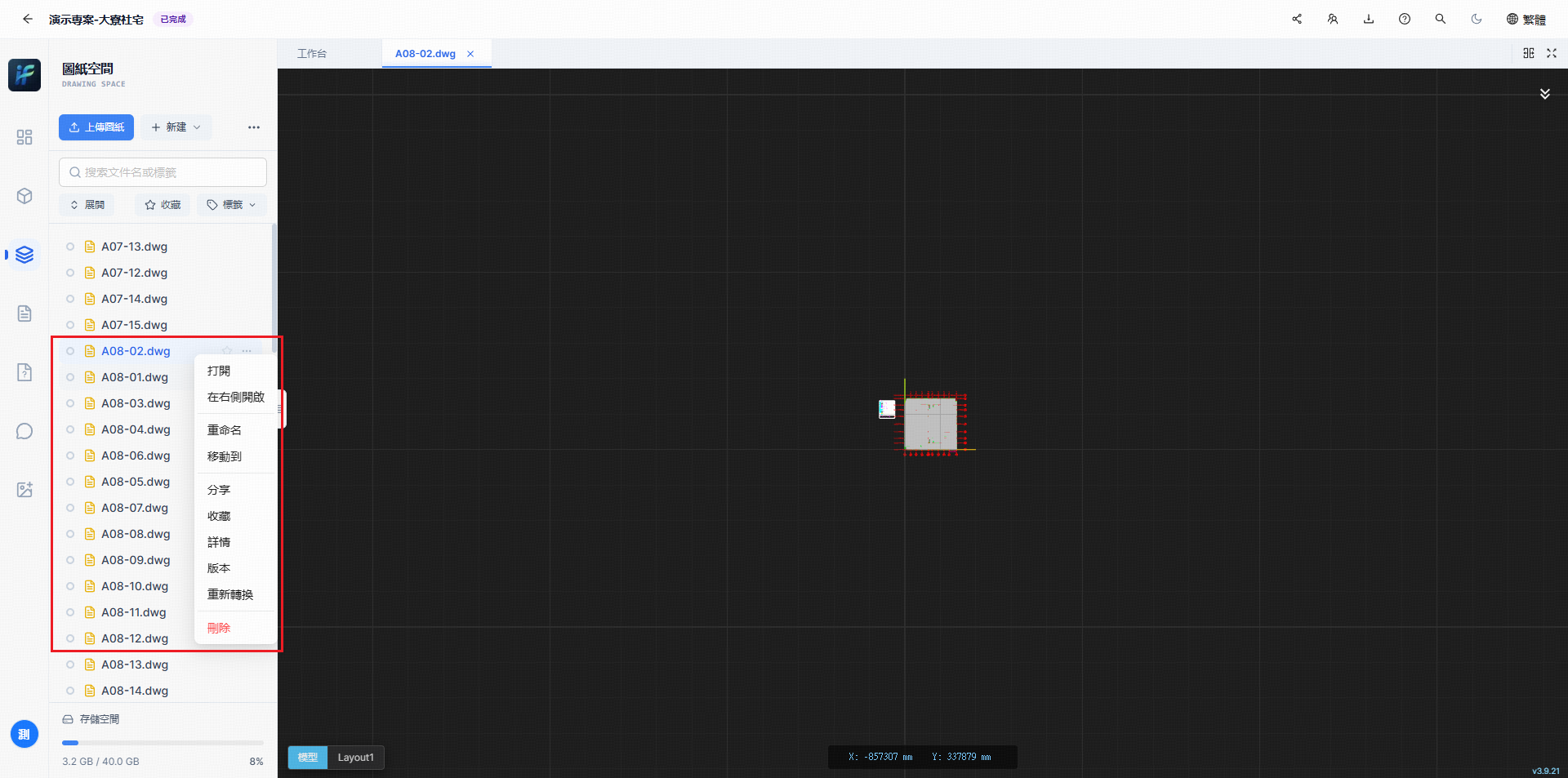

圖紙右鍵選單中的可用操作
圖紙管理頁面和版本
圖紙管理頁面顯示目前專案圖紙數量。勾選多個圖紙後，可批次設定顏色標籤、移動、重新轉換或刪除。單一圖紙支援查看詳情、查看、重新命名、移動、分享、下載、重新轉換和刪除。

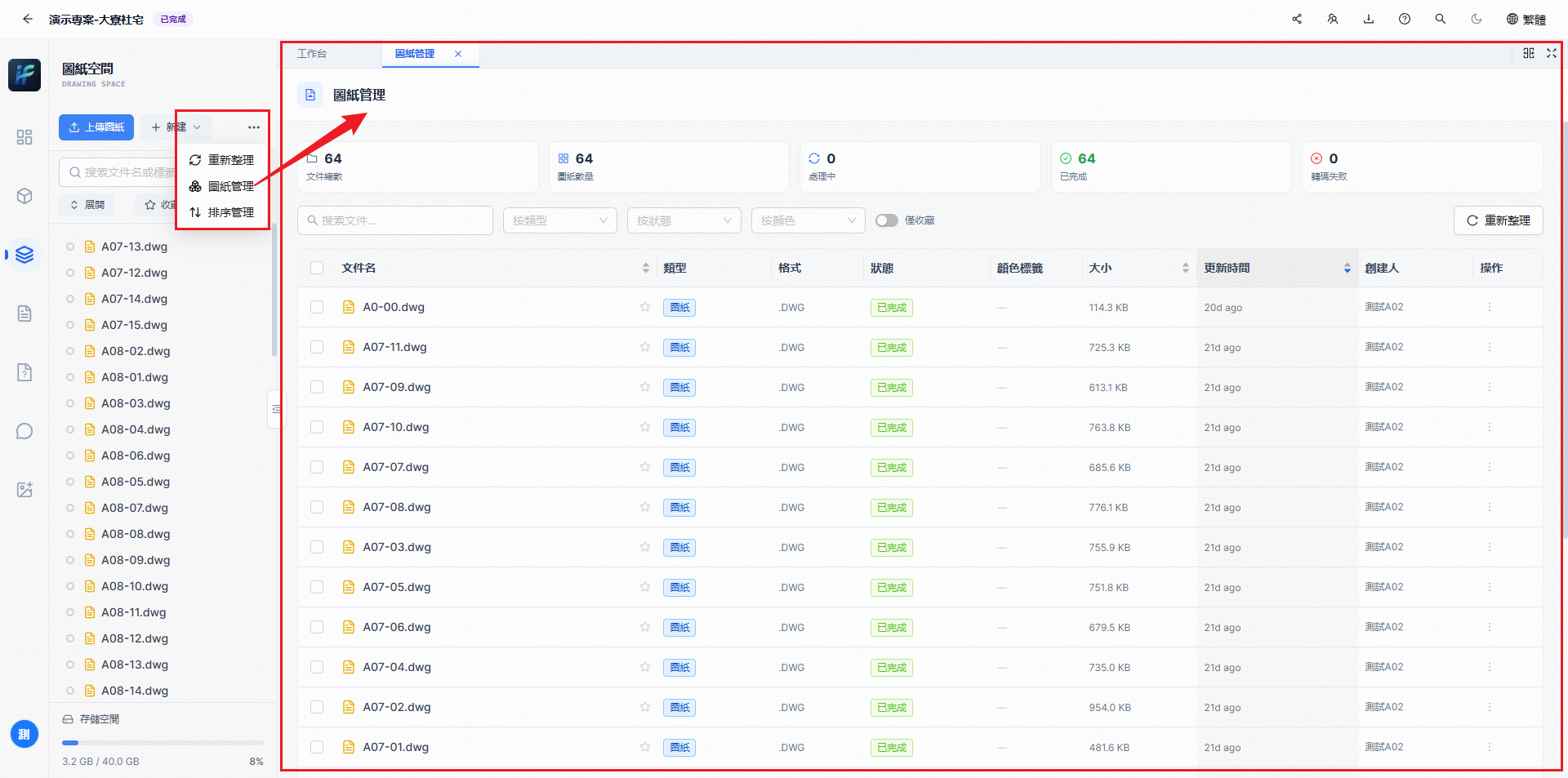

圖紙管理頁面中的批次和單項操作
- 版本視窗可查看版本名稱、上傳人和上傳時間，也可開啟指定版本或上傳新版本。
- 原始上傳檔案只可在圖紙管理頁面直接下載。
- 重新轉換不會產生新版本；歷史版本不支援下載、恢復或刪除。
- 無上傳權限的使用者只能查看已授權圖紙。
