測量工具
在模型中測量距離、淨高、淨距、標高、座標、角度、面積和坡度
本頁目錄
測量工具支援距離、淨高、淨距、標高、座標、角度、面積和坡度測量。
開始測量
- 在模型引擎工具列點擊「測量」。
- 在測量面板中選擇測量類型。
- 按下表所示的取點數量和方式在模型中取點。
- 查看模型中顯示的測量結果。

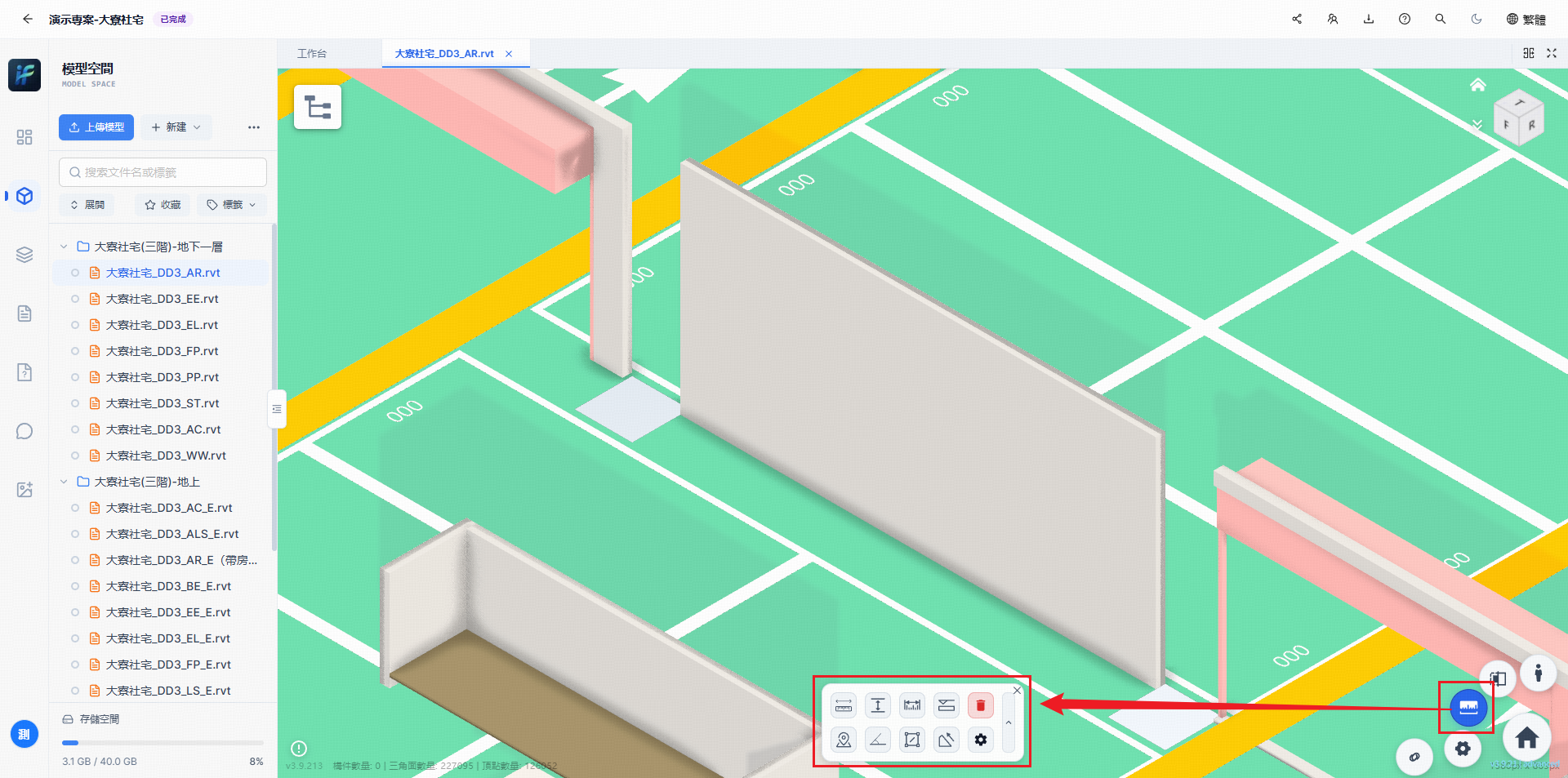

模型引擎中的測量功能面板
支援的測量類型
| 測量類型 | 適用情境 | 取點方式 |
|---|---|---|
| 距離測量 | 查看兩點直線距離 | 左鍵取兩點完成 |
| 淨高測量 | 查看上下構件間淨高 | 左鍵取兩點完成 |
| 淨距測量 | 查看構件間淨空距離 | 左鍵取兩點完成 |
| 標高測量 | 查看構件或點位標高 | 左鍵取一點完成 |
| 座標測量 | 查看空間點座標 | 左鍵取一點完成 |
| 角度測量 | 查看線段或邊界夾角 | 左鍵取三點完成 |
| 面積測量 | 查看區域面積 | 左鍵連續取點，右鍵閉合區域 |
| 坡度測量 | 查看斜面坡度 | 左鍵取兩點完成 |

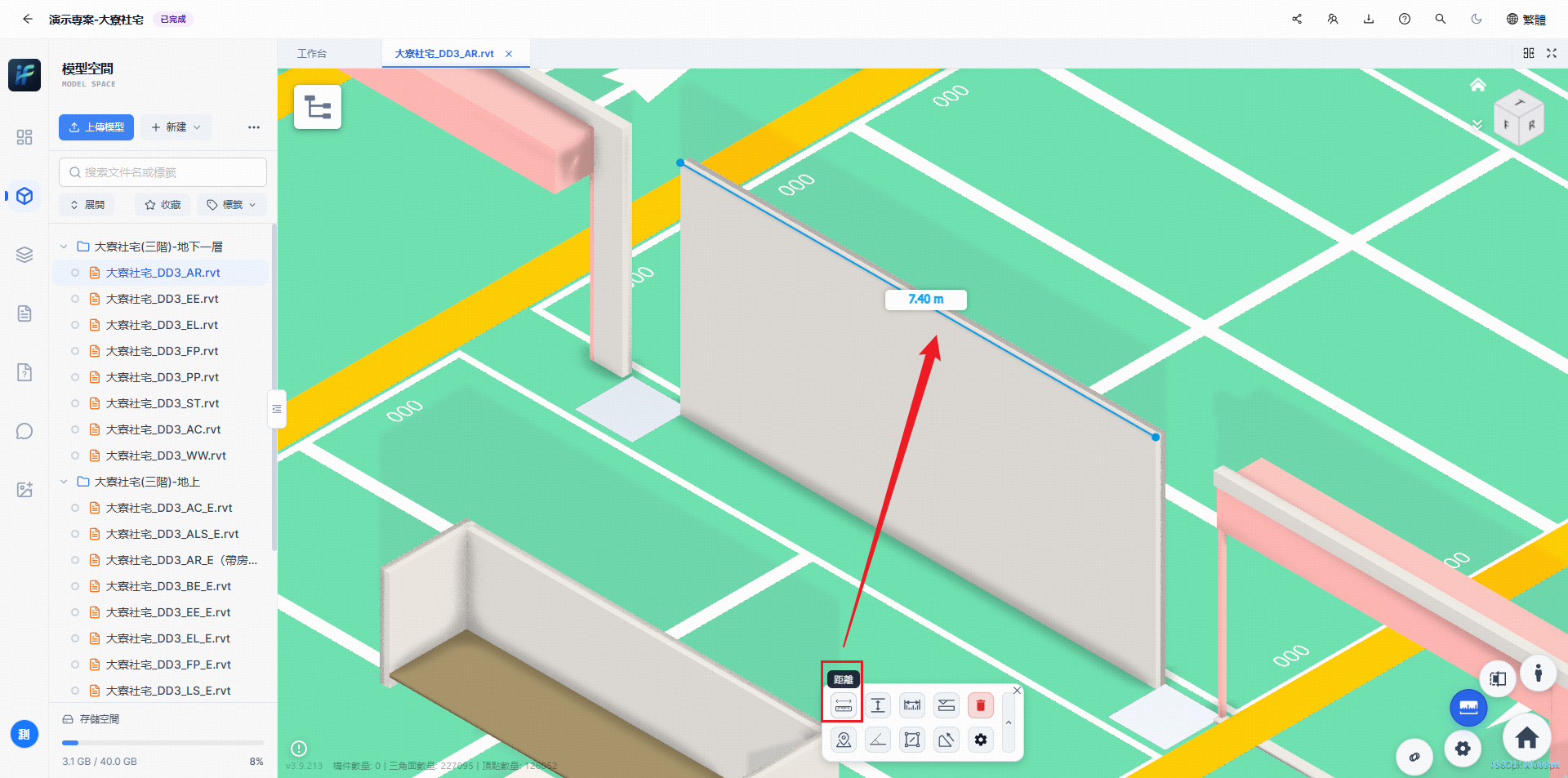

兩點之間的距離測量結果

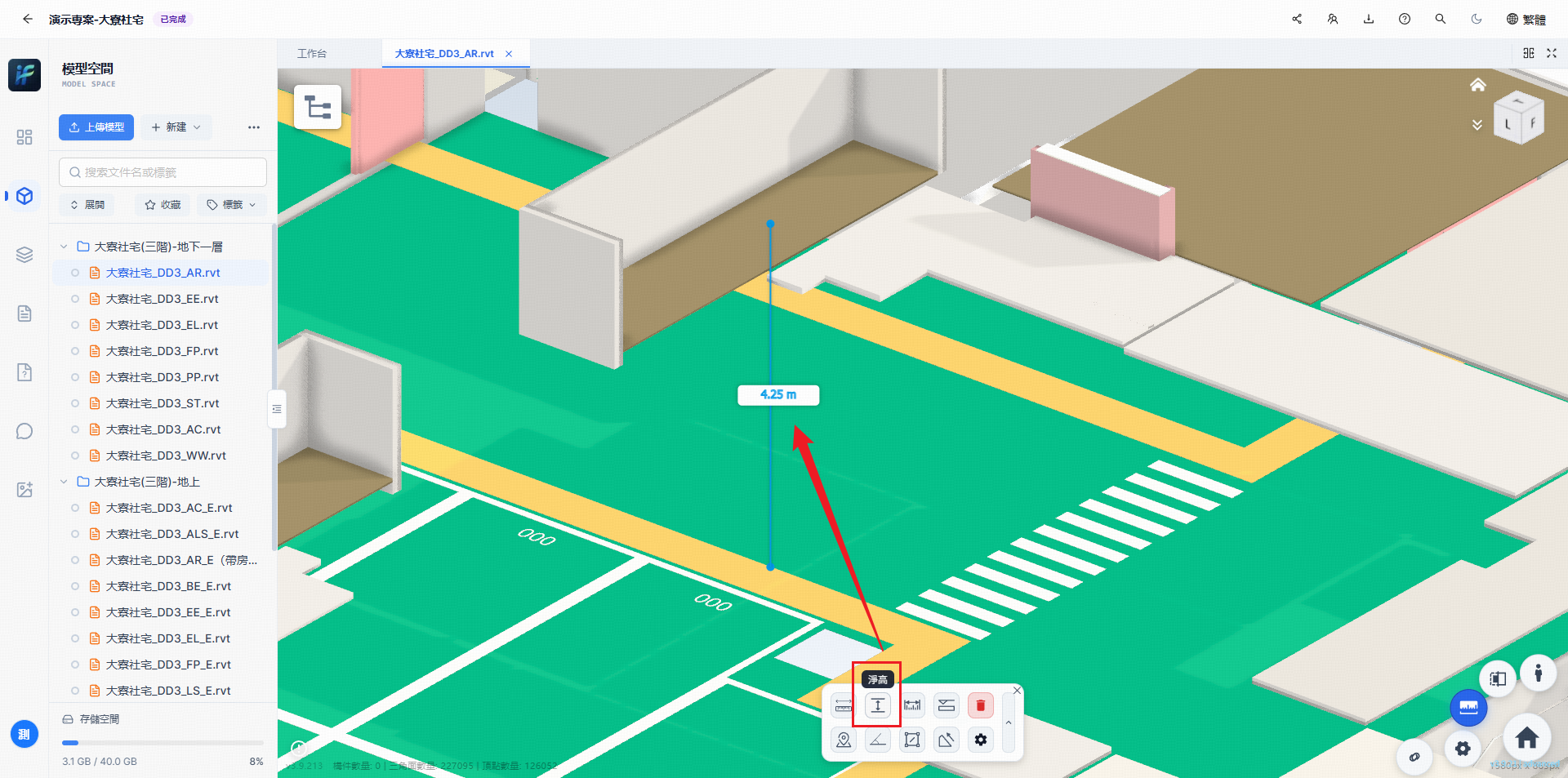

上下構件之間的淨高測量結果

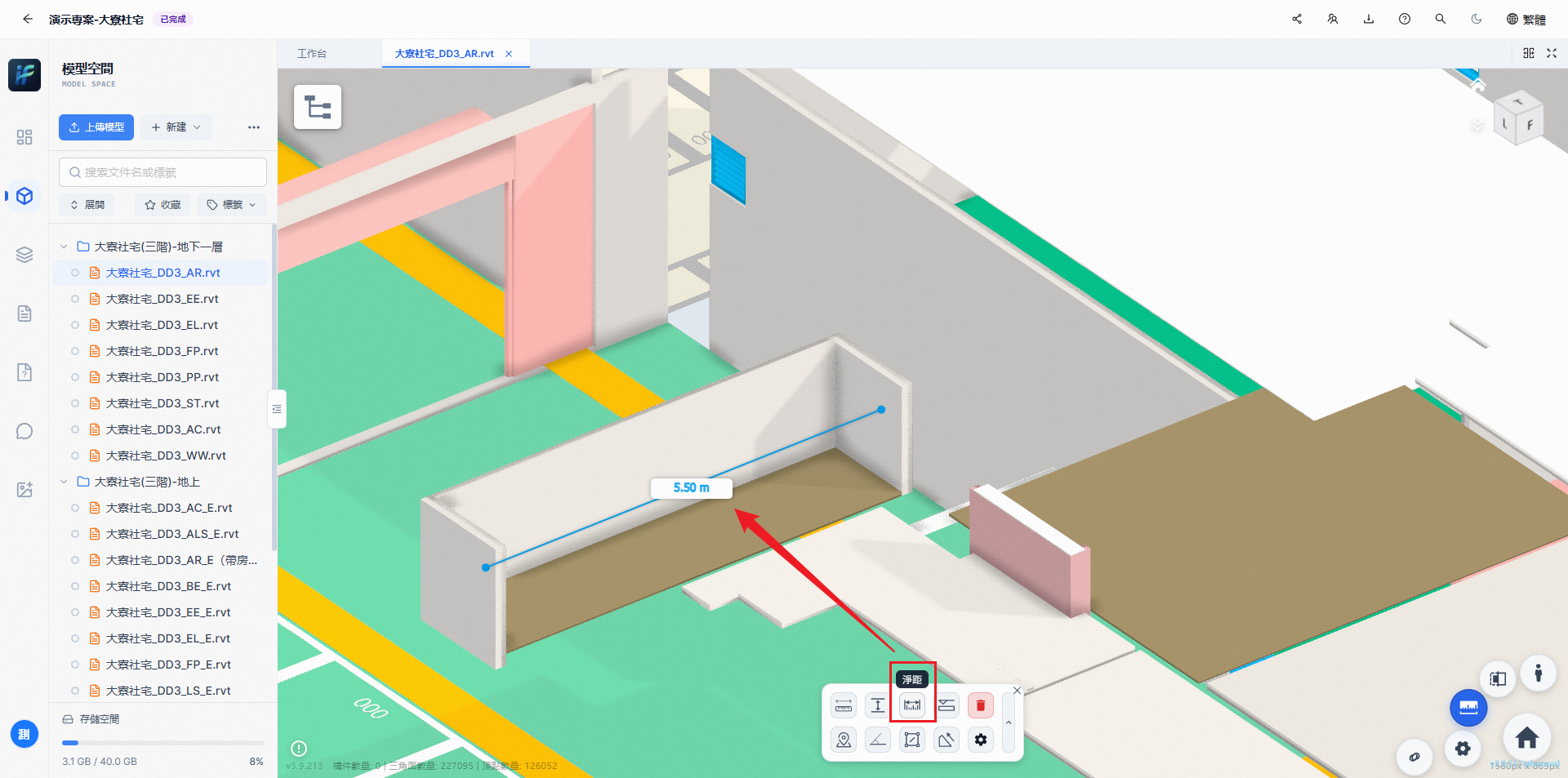

構件之間的淨距測量結果
模型點位的標高測量結果

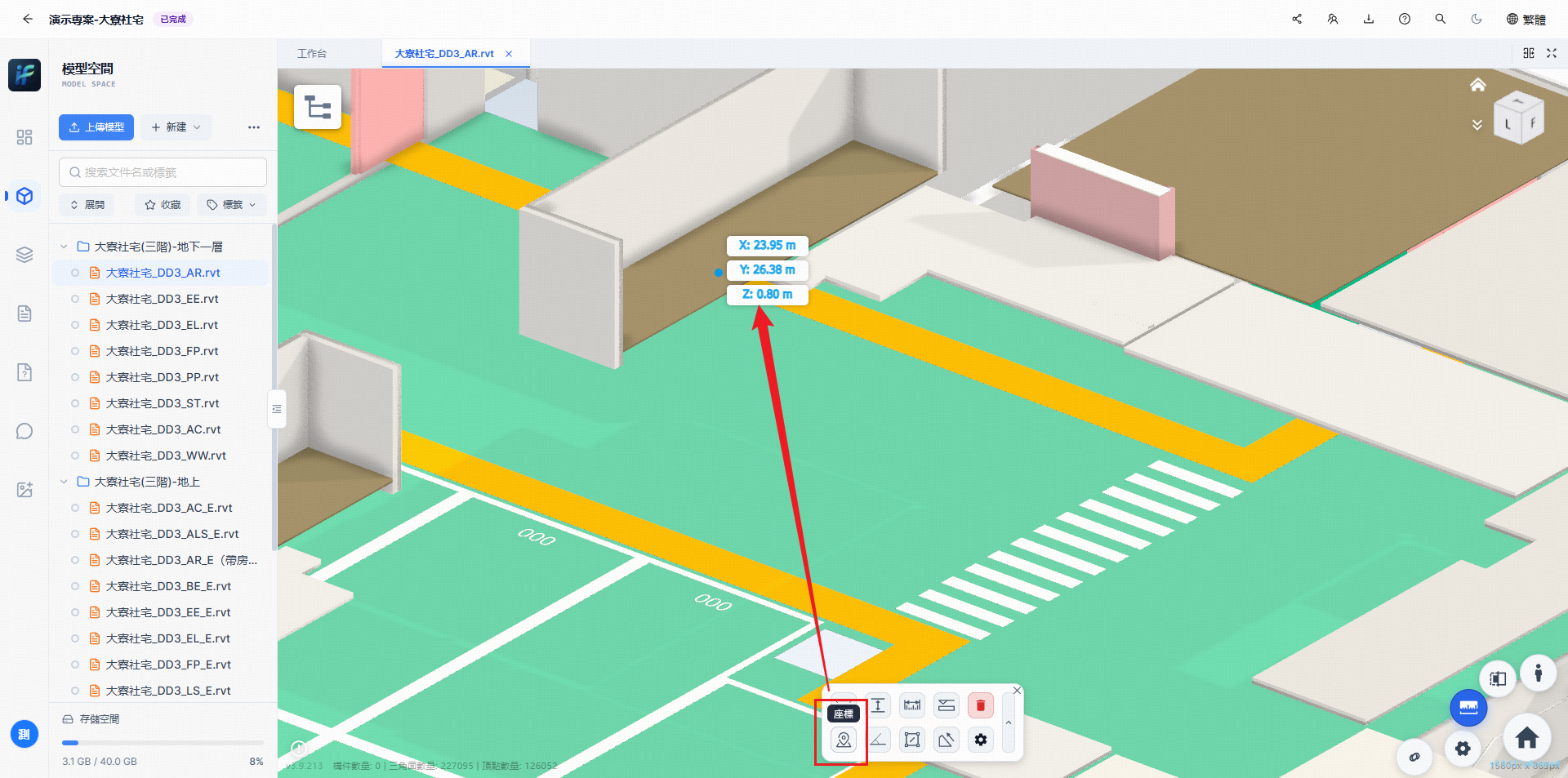

空間點的座標測量結果
三點形成的角度測量結果

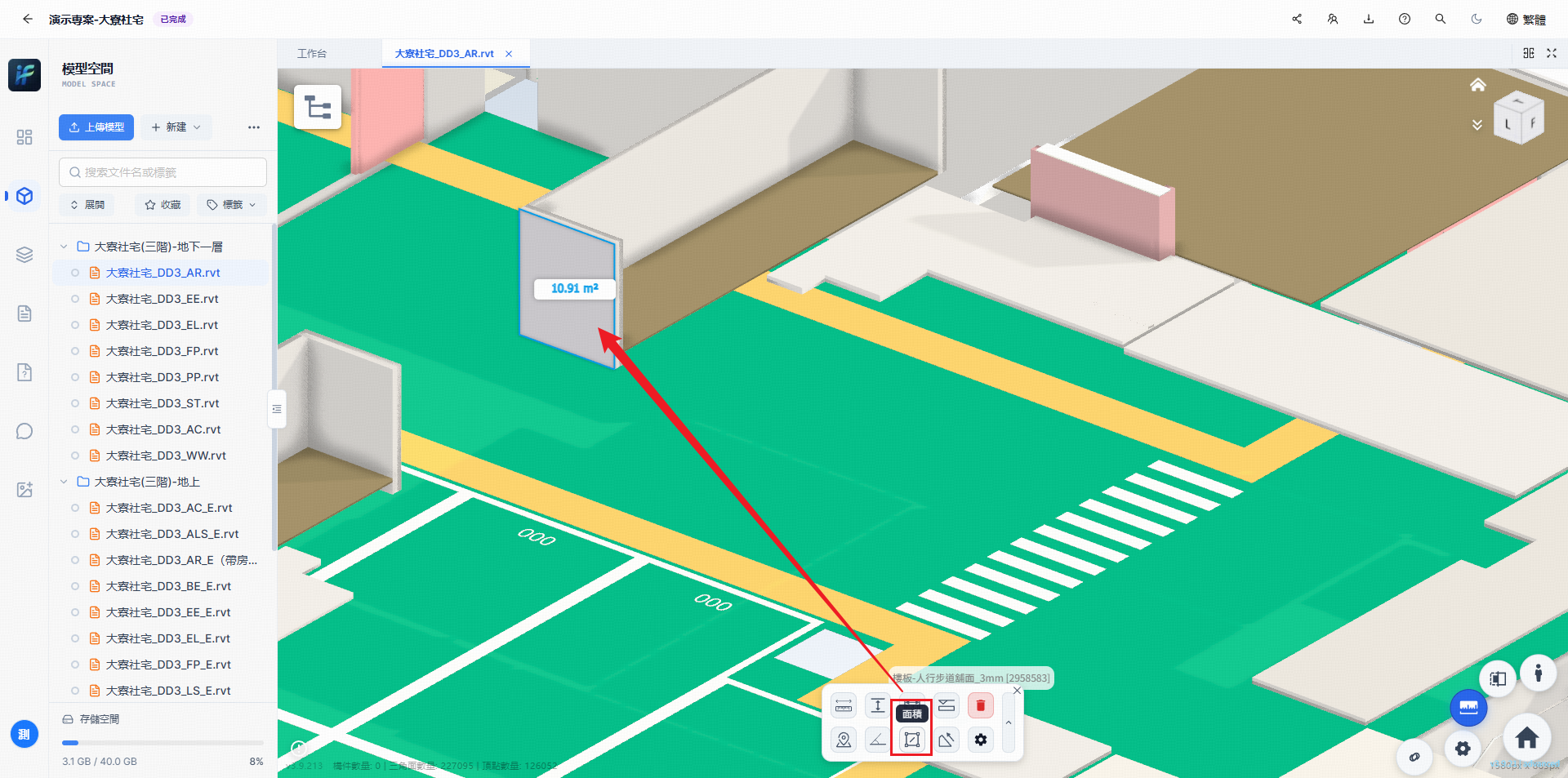

閉合區域的面積測量結果

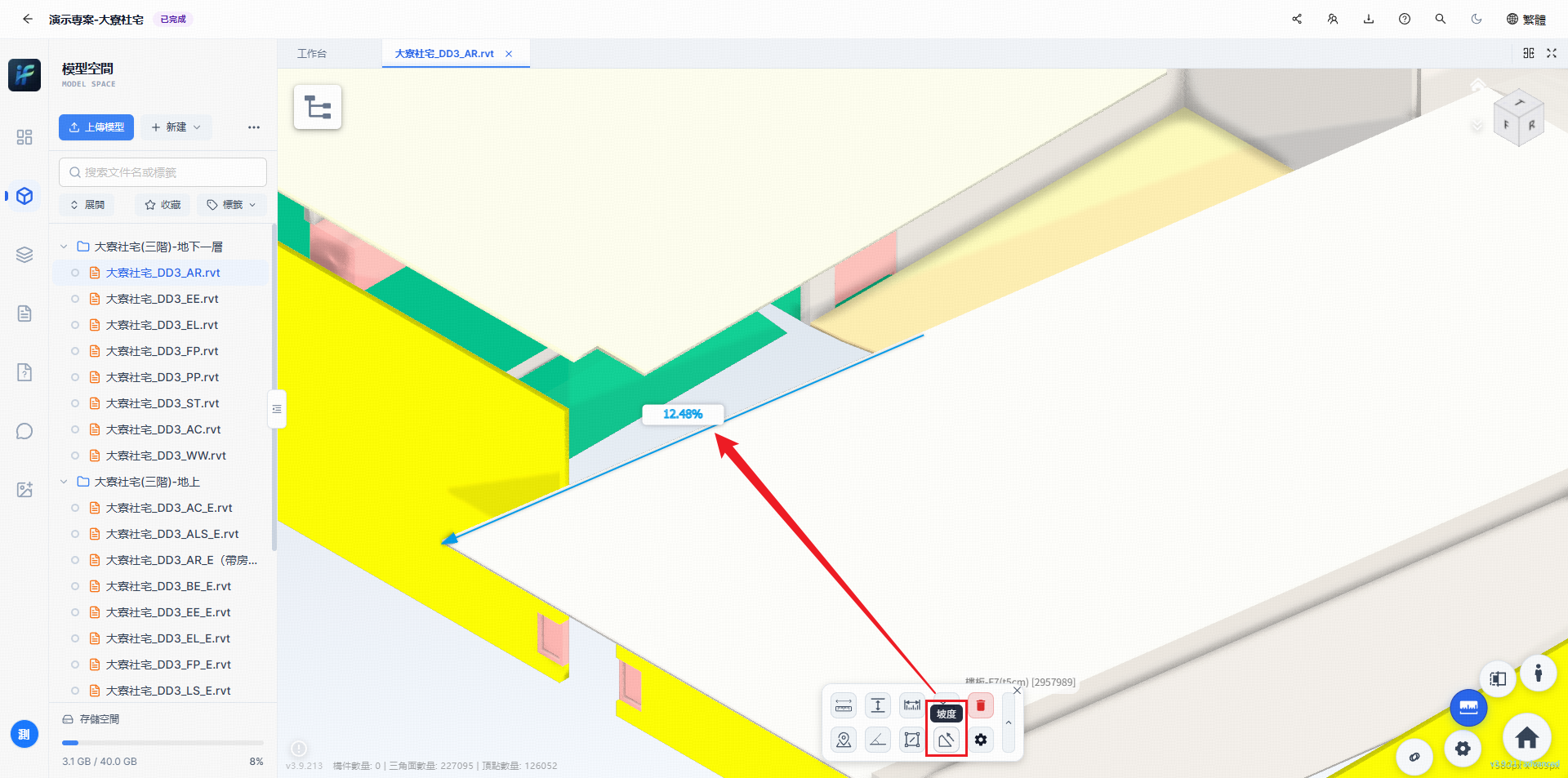

兩點之間的坡度測量結果
調整設定和刪除標記
在測量設定中調整測量顯示方式。刪除單一標記時，先選取標記，再按鍵盤 Delete 鍵；刪除全部標記時，點擊測量面板中的「刪除」。

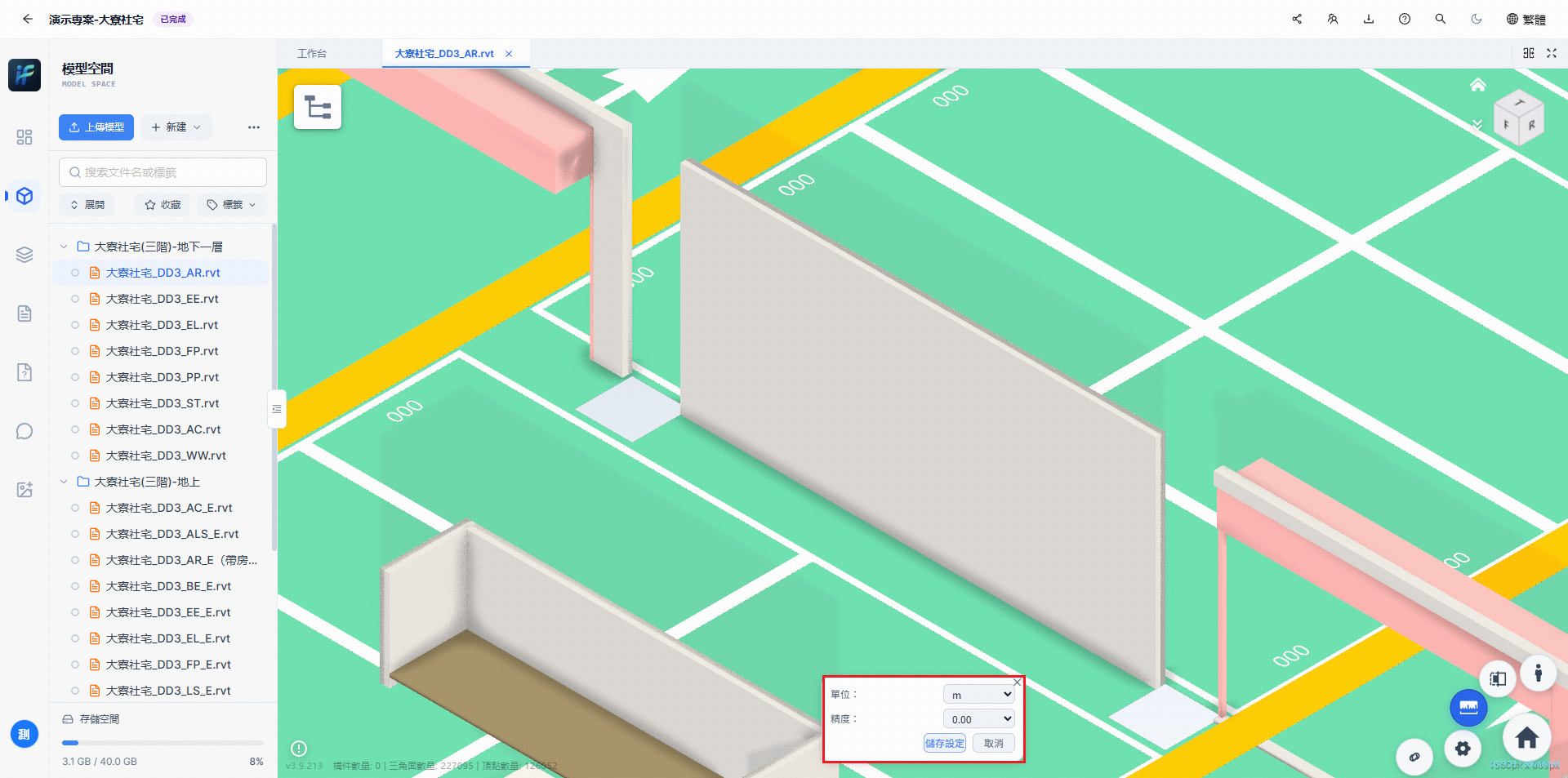

調整測量工具設定

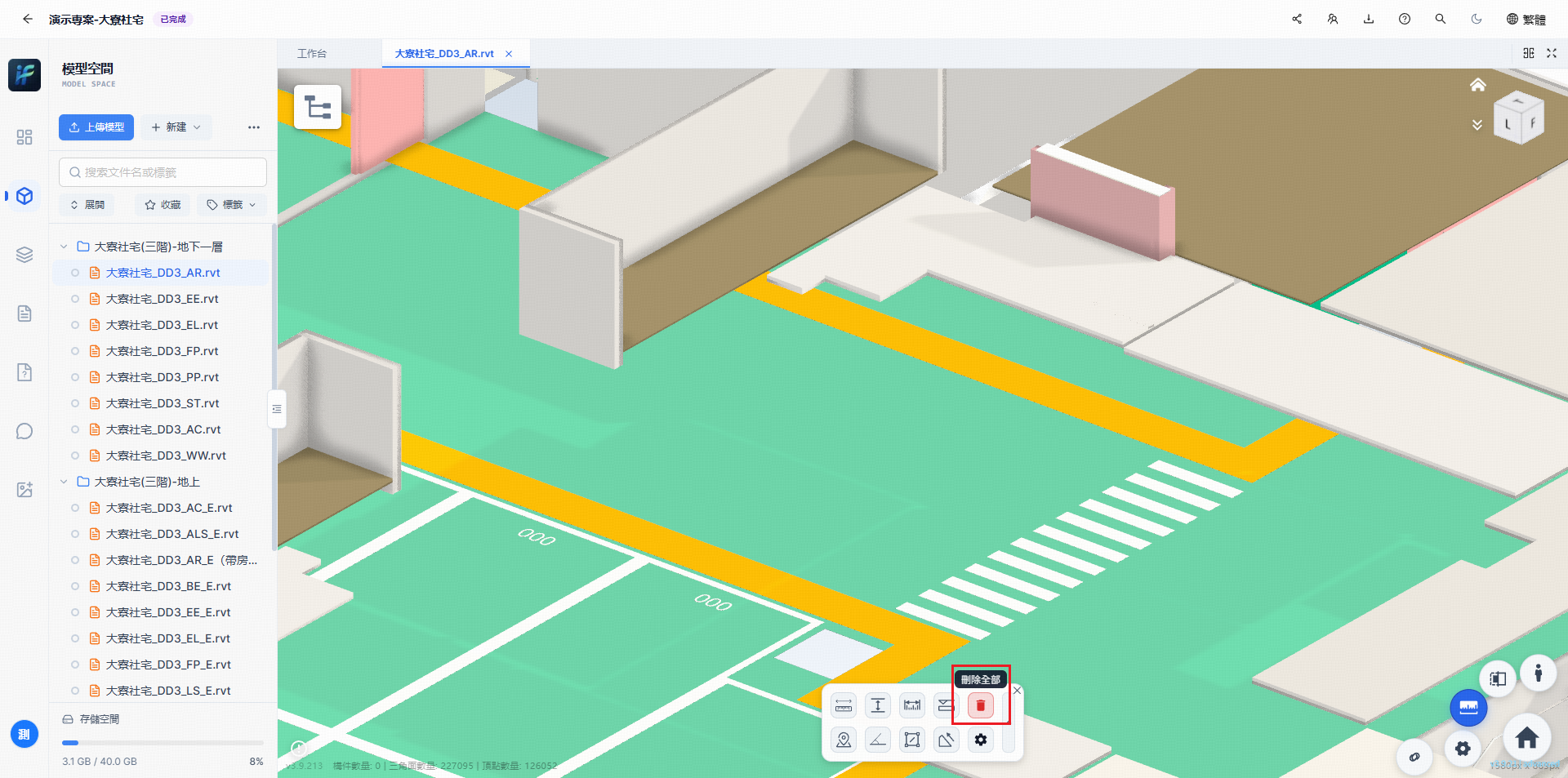

刪除模型中的測量標記
