剖切功能
使用拾取面、軸向剖切、剖切盒和適應剖切查看模型內部結構
本頁目錄
剖切功能透過剖切面或剖切盒隱藏部分模型，協助你查看內部結構。開啟模型後，在工具列點擊「剖切」進入剖切面板。

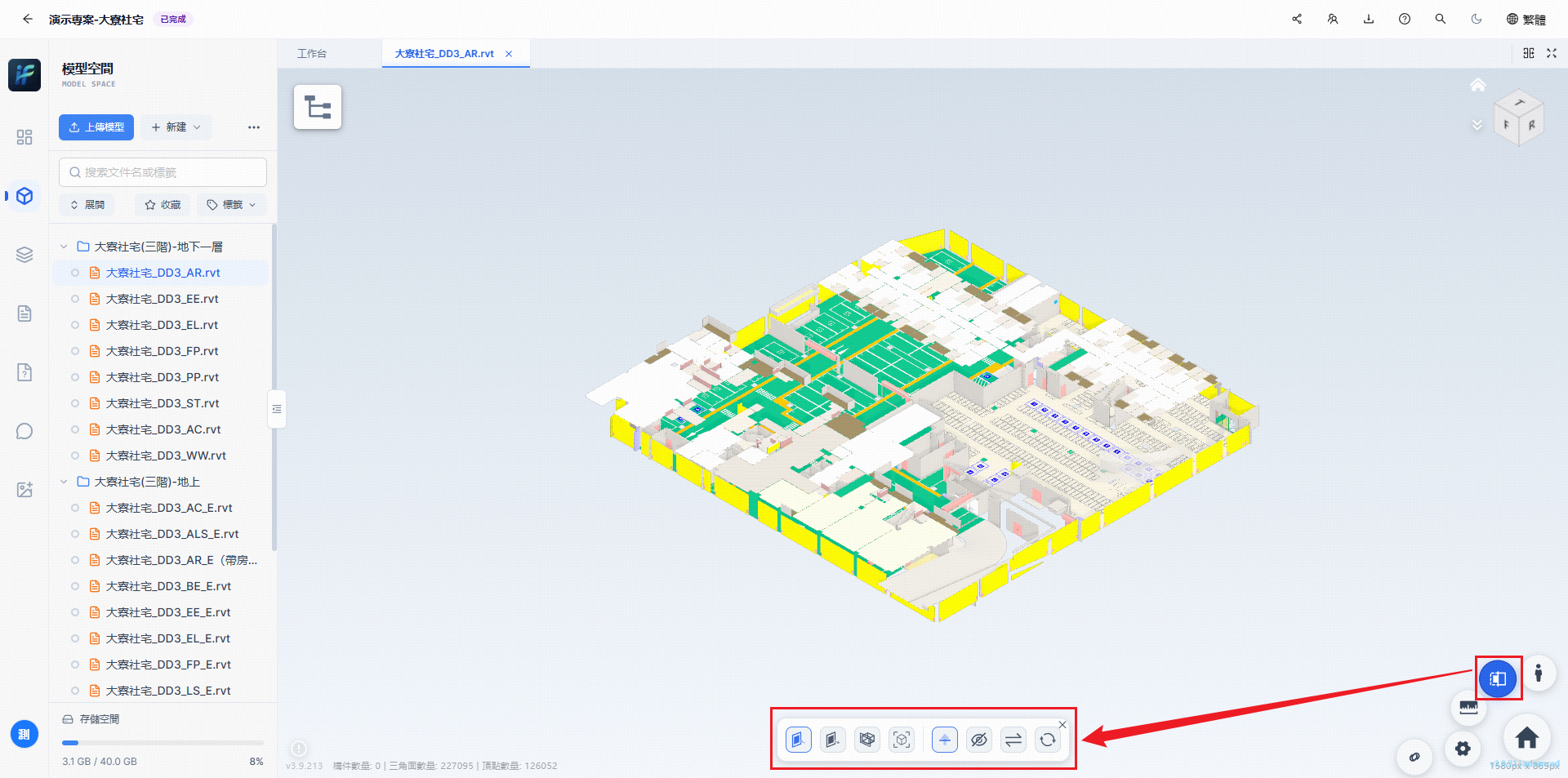

模型引擎中的剖切功能面板
選擇剖切方式
| 剖切方式 | 操作 |
|---|---|
| 拾取面剖切 | 點擊「拾取面剖切」，再點擊構件的一個面；拖曳操作柄可調整或旋轉剖切面 |
| 軸向剖切 | 點擊「軸向剖切」，按 X、Y 或 Z 軸產生剖切面；拖曳操作柄可調整或旋轉 |
| 剖切盒 | 點擊「剖切盒」，根據目前模型產生剖切框；拖曳操作柄調整範圍 |
| 適應剖切 | 先選取構件，再點擊「適應剖切」；系統根據構件體積產生剖切框 |

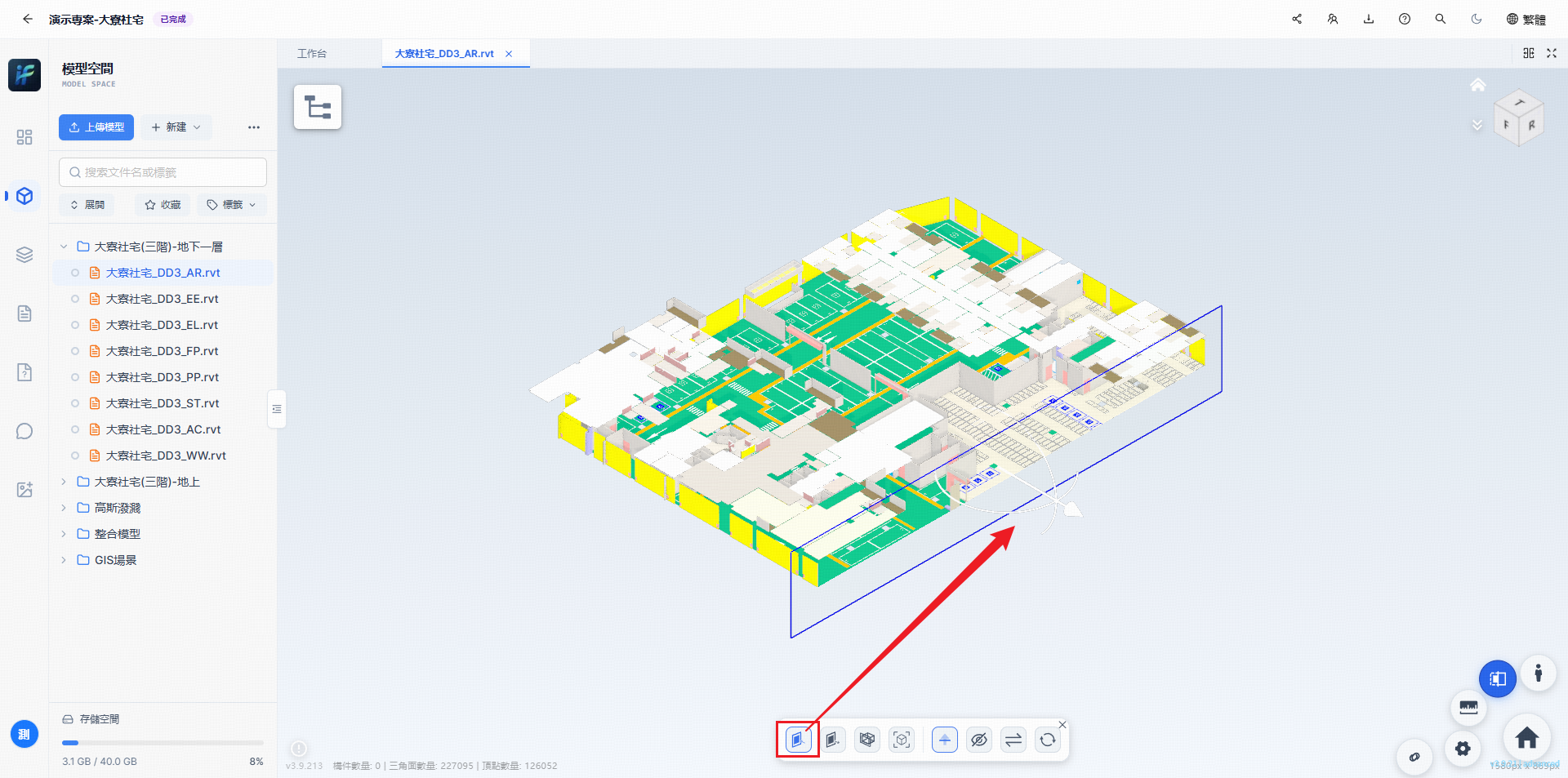

在構件表面產生拾取面剖切

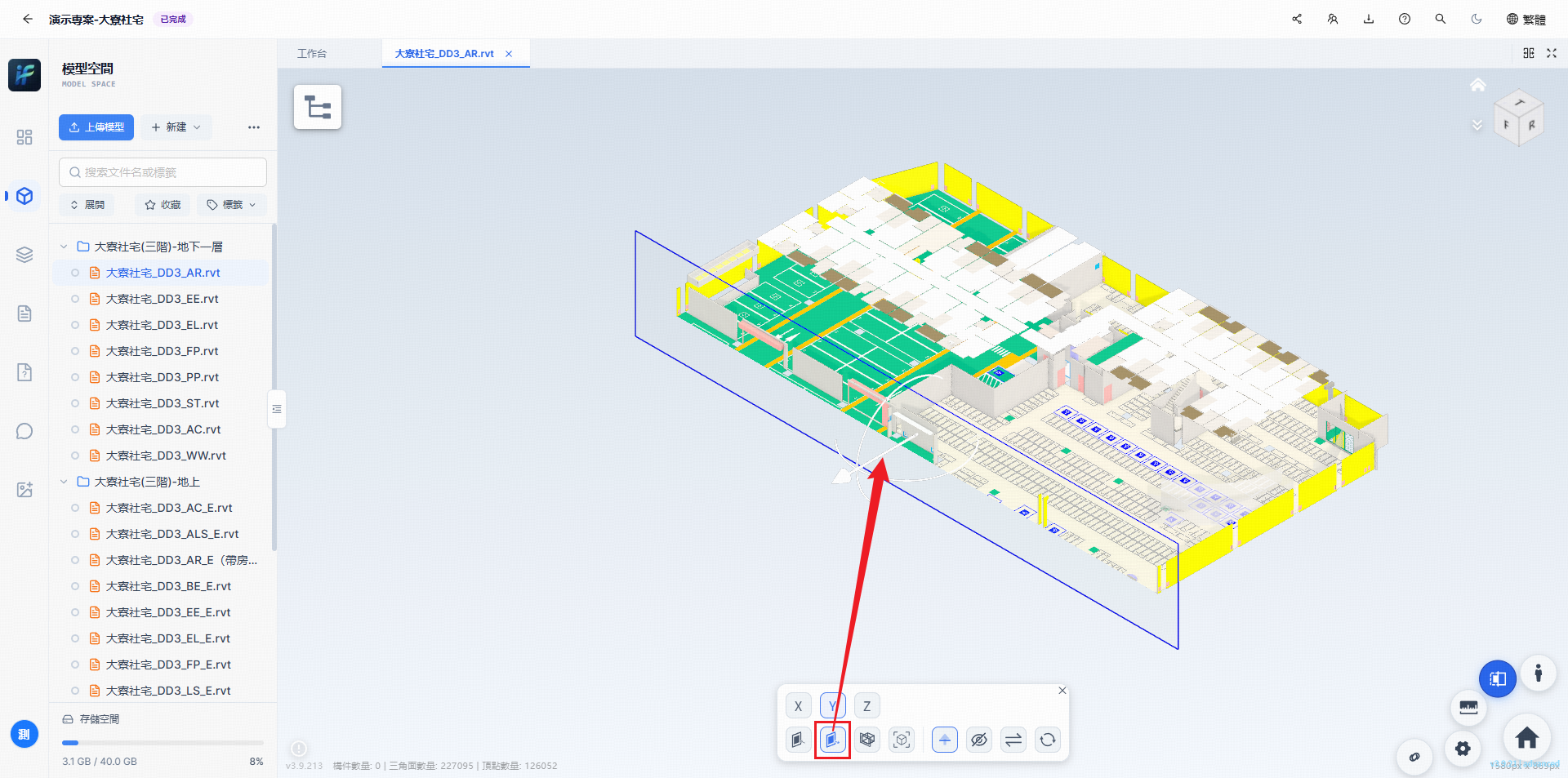

沿模型軸向產生剖切面

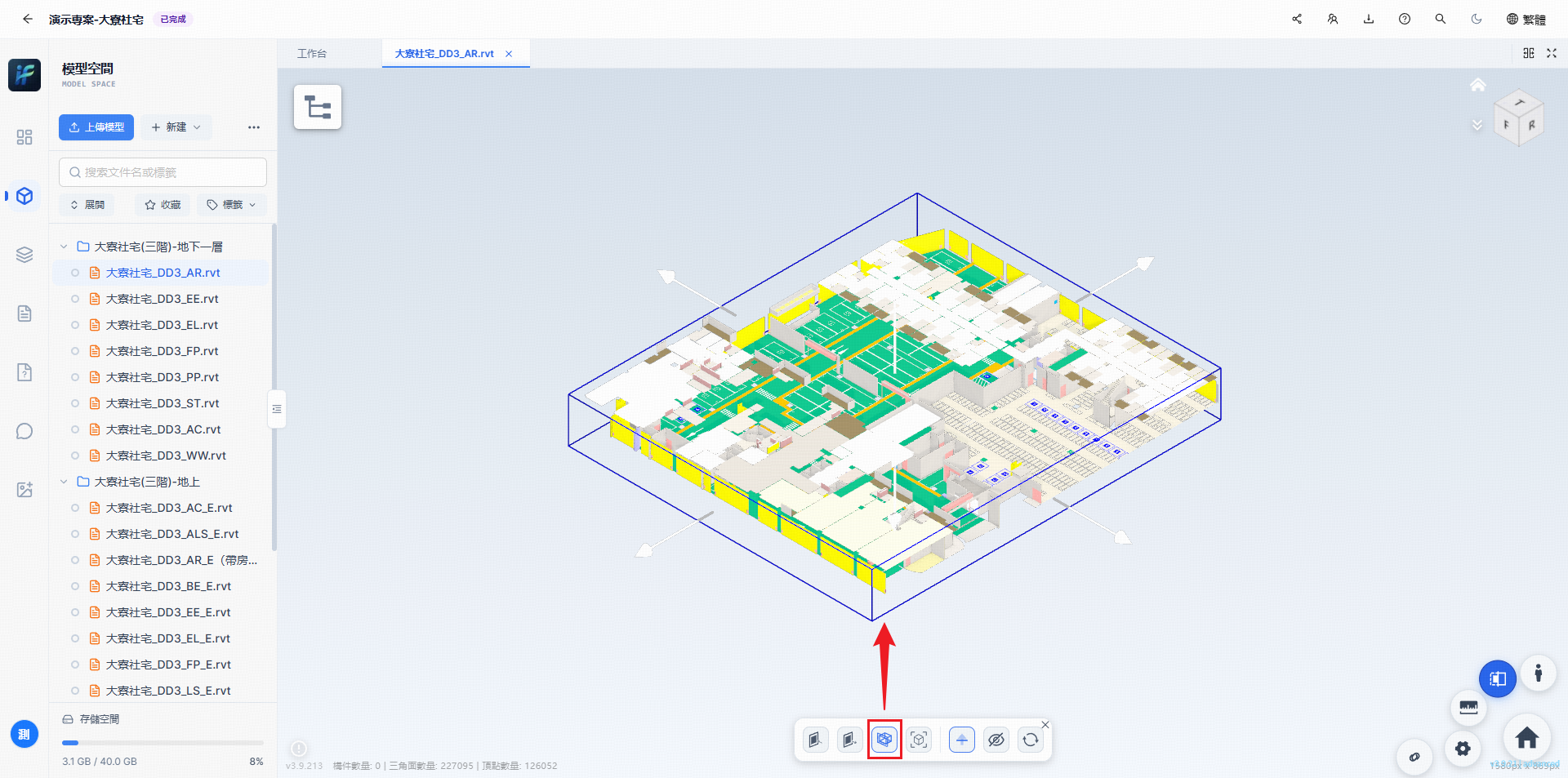

使用剖切盒查看模型內部

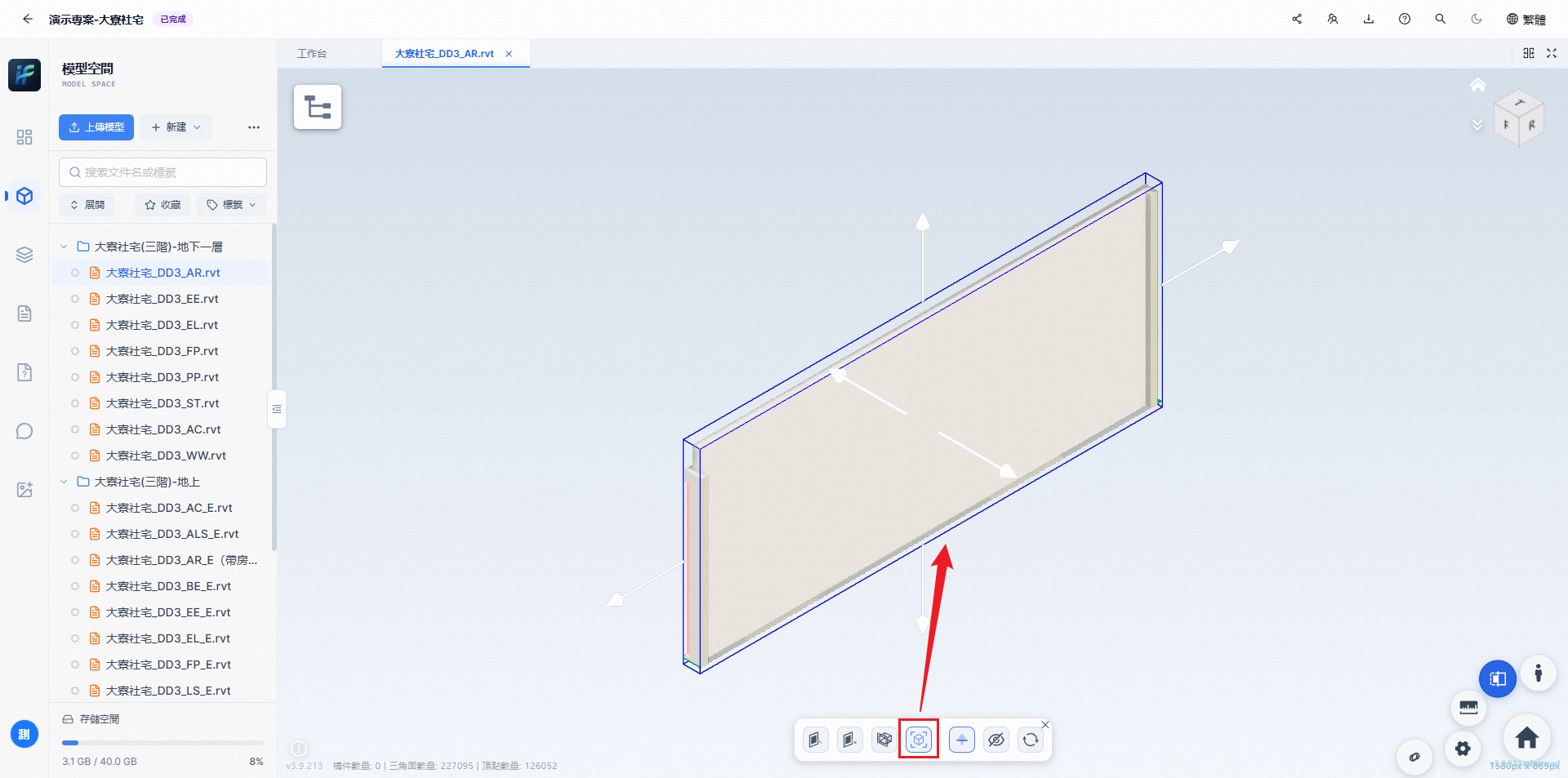

根據選取構件適應剖切範圍
調整剖切結果
| 操作 | 結果 |
|---|---|
| 填充 | 對剖切面進行補面 |
| 隱藏 | 隱藏目前剖切面或剖切框 |
| 反向 | 反轉軸向剖切或拾取面剖切的方向 |
| 重設 | 將剖切面或剖切盒恢復到初始狀態 |
開始新的查看或測量前，如不再需要剖切，請點擊「重設」恢復模型。
